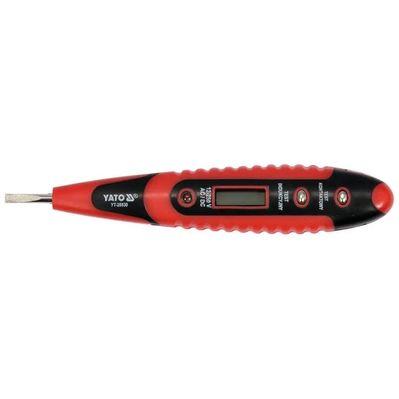

Электроиндикатор YT-28630 с ЖК-дисплеем позволяет определять наличие переменного и постоянного электрического напряжения, обнаруживать переменное напряжение индуктивным методом, а также проводить проверку целостности провода. О наличии напряжения сигнализирует индикация на ЖК-дисплее и свечение диода.

Иидикатор функции

• Обнаружение переменного и постоянного напряжения контактным методом: 12 - 250В.
• Обнаружение напряжения переменного тока индуктивным методом.
• Проверка целостности провода.

Параметры:

• Общая длина: 145 мм.
• Ширина наконечника: 3,0 мм.
• ЖК-экран с подсветкой отображает результаты измерений в следующих диапазонах: 12, 36, 55, 110 и 220 В.
• светофор (диод).
• Питание: 3х1,5В; LR41.

Способ контакта

Примените наконечник к цепи под напряжением. На дисплее отобразятся значения напряжения, а светодиод загорится, указывая на то, что через этот элемент протекает электрический ток. Индикатор покажет самый высокий диапазон напряжения для проверяемой цепи и все более низкие диапазоны, например, при измерении напряжения от бытовой розетки 230В на дисплее будет отображаться [12, 36, 55, 110, 220], что означает напряжение выше 220В. На дисплее отображаются правильные диапазоны напряжения для кривой переменного тока при удерживании нажатой поля «Проверка контакта». Для сигнала постоянного тока правильные диапазоны отображаются, когда поле «Индуктивный тест» удерживается нажатым.

Индукционный метод

Метод позволяет обнаружить переменное напряжение в изолированном проводе. Для этого поместите палец на поле «Индуктивный тест» и поднесите наконечник к изолированному проводу. Наличие на ЖК-дисплее символа молнии указывает на наличие напряжения. Этот метод также позволяет «бесконтактно» обнаруживать обрыв электрического провода под напряжением. В момент прерывания тестер перестанет сигнализировать о наличии напряжения.

Проверка непрерывности провода

Проверяем целостность кабеля, прикладывая наконечник тестера к одному концу кабеля, затем, зажав поле «Проверка контактов», захватываем другой конец кабеля. Когда светодиодный диод загорается, это означает целостность проверяемого кабеля. Запрещается использовать этот метод для проверки целостности проводов под напряжением или в электрической цепи.
